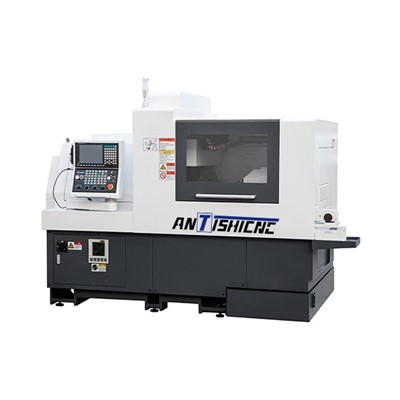

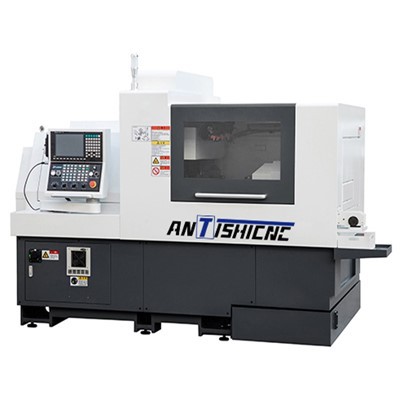

Szwajcarskie obracanie CNC ma silną zdolność przetwarzania zapasów pręta do φ26 mm i wrzeciona przez średnicę otworu φ30 mm, co może dostosować się do szerokiego zakresu specyfikacji materiału. Elastyczny system tulei prowadzących obsługuje różnorodne długości przetwarzania: 2.5D bez tulei prowadzących (do 50 mm), 220 mm z opcjonalnym stałym tulem prowadzącym i 180 mm z obracającymi się tulei prowadzących, zapewniając, że może dostosować się do różnych geometrii części. Zarówno główne wrzeciona, jak i wrzeciona wtórne mają doskonałą wszechstronność - główne wrzeciono może wykonywać wiercenie do φ10 mm i stuknąć do M10, podczas gdy wrzeciona wtórne (maksymalna średnica zacisku φ26 mm) obsługuje wiercenie φ10 mm i stukanie M8. Radialne narzędzia na żywo dalsze rozszerzają funkcjonalność, umożliwiając wiercenie φ8mm i stukanie M6, a opcjonalne narzędzia na żywo oferują podobne możliwości, zwiększając możliwości wielozadaniowości.
Jeśli chodzi o wydajność mechaniczną, CNC Swiss obracający główne i tylne wrzeciona może osiągnąć prędkość do 10 000 obr / min (8 000 obr./min po wyposażeniu w obracającym się rękawem prowadzącym), a prędkość promieniowa na żywo wynosi 6000 obr./min, zapewniając wydajne przetwarzanie. Szybkie prędkości trawersa 24 m/min (x2/y1/z1/z2) i 20 m/min (x1) skracają czas nie docinania i poprawić wydajność. Precyzja ma kluczowe znaczenie, przy czym bieganie wrzeciona jest mniejsze lub równe 0,002 mm i powtarzając dokładność pozycjonowania mniejszą lub równą 0,003 mm, zapewniając stabilne wyniki przetwarzania wysokiej jakości.
System narzędzi jest dobrze zaprojektowany i wysoce wszechstronny, w tym 1 16 mm i 5 12 mm zewnętrzne narzędzia cylindryczne, 4 narzędzia przetwarzania osiowego ER16, 2 11+2 ER16 Radial Power Tools i 4 ER 16+1} φ20 Narzędzia do przetwarzania wstecznego, obsługujące bezproblemowe przekształcenie procesów. Rozkład mocy silnika jest rozsądny: 4,2 kW dla głównego wrzeciona, 3,1 kW dla tylnego wrzeciona i 1 kW dla promieniowego narzędzia zasilania, zapewniając wystarczający moment obrotowy do trudnego cięcia.
CNC Swiss Turning Cechy obejmują tajwan Syntec podwójny kanał CNC (z opcjonalną aktualizacją Mitsubishi) dla precyzyjnej kontroli, bardzo precyzyjnie chłodzonego olejem wrzeciona z importowanymi łożyskami kontaktowymi kątowymi dla stabilności termicznej oraz meehanite® Cast z łóżka/wózka żelaza (wózka Meehanite® (wózek (powóz stresowy). Wszystkie osie używają napędzanych serwotrzewnami, precyzyjnymi śrubami kulowymi i przewodnikami, utrzymując długoterminową dokładność. Projekt krzaka z przewodnikiem szybkiego i kompaktowy pionowy podwójny post narzędzi umożliwia wydajne wielozadaniowe, podczas gdy opcjonalny podajnik baru ułatwia zautomatyzowaną produkcję, dzięki czemu SL265 jest niezawodnym rozwiązaniem dla precyzyjnego, wysokiej producenta producenta
Popularne Tagi: CNC Swiss Turning, China CNC Swiss Turning producenci, dostawcy, fabryka
Parametr techniczny
|
Typ maszyny |
SL265 |
|
|
Pojemność przetwarzania |
Maksymalna maszyna średnica baru (mm) |
Φ26 |
|
Średnica otworu wrzeciona (mm) |
Φ30 |
|
|
Maksymalna długość (mm) - przewodnia buszu |
2.5D (maks. 50) |
|
|
Maksymalna długość (mm)- stały krzak prowadzący |
220 (0ptional) |
|
|
Maksymalna długość (mm)- obrotowy busz |
180 |
|
|
Maksymalna średnica zacisku (mm) |
Φ26 |
|
|
Główne wrzeciona maksymalna średnica wiercenia (mm) |
Φ10 |
|
|
Główna maksymalna średnica stukania (mm) |
M10 |
|
|
Maksymalna średnica wiercenia wrzeciona tylnego (mm) |
Φ10 |
|
|
Maksymalna średnica stukania wrzeciona tylnego (mm) |
M8 |
|
|
Radialne narzędzie na żywo maksymalna średnica wiercenia (mm) |
Φ8 |
|
|
Radialne narzędzie na żywo Maksymalna średnica stukania |
M6 |
|
|
Back Live Tool Maksymalna średnica wiercenia (MM) |
Φ8 (0pt.) |
|
|
Maksymalna średnica stukania narzędzia na żywo |
M6 (0pt.) |
|
|
Pojemność mechaniczna |
Główna prędkość wrzeciona (r/min) |
10000 (Busha z przewodnikiem obrotowym 8000) |
|
Prędkość tylnej wrzeciona (r/min) |
10000 |
|
|
Prędkość promieniowa na żywo (R/min) |
6000 |
|
|
Back Live Tool Prędkość (r/min) |
6000 (0pt.) |
|
|
Szybka prędkość ruchu (m/min) |
24(x2/Y1/Z1/Z2) |
|
|
20(X1) |
||
|
Główne odbijanie wrzeciona (MM) |
Mniej niż 0,002 |
|
|
Powtórz dokładność pozycji |
Mniej niż 0,003 |
|
|
System narzędzi |
0.d. narzędzie |
1(口 16)+5(口 12) |
|
Narzędzie obróbki osiowej |
4 (ER16) |
|
|
Radialne narzędzie na żywo |
2 (er11) +2 (er16) |
|
|
Narzędzie obróbki tylnej |
4 (er16) +1 (中 20) |
|
|
Moc silnikowa |
Główne wrzeciono (kW) |
4.2 |
|
Tylne wrzeciono (kW) |
3.1 |
|
|
Oś napędu liniowego (KW) |
1(X1/X2/Y1/Z1) |
|
|
0.75122) |
||
|
Radial Live Tool (KW) |
1 |
|
|
Back Live Tool (KW) |
0,75 (0pt.) |
|
|
Pompa chłodzącego (KW) |
0.4 |
|
|
Waga maszyny (kg) |
2400 |
|
|
Wymiary maszyny (l x W x H) (mm) |
2380x1300x1770 |
|
Standardowy sprzęt
|
konfiguracja |
Konfiguracja maszyny gołej |
Marka |
|
System podwójnego kanału 10,4 cala |
- |
Syntec |
|
Zewnętrzne koło ręczne |
- |
Shansen |
|
Servo pozycja absolutna |
- |
Syntec |
|
Komponenty elektryczne |
- |
Schneider |
|
Wrzeciono elektryczne |
Włączać |
Chiny |
|
Enkoder wrzeciona |
Włączać |
Syntec |
|
Łożysko wrzeciona |
Włączać |
NSK (Japonia) |
|
Importuj śrubę kulową i prowadzenie |
Włączać |
PMI/HIWIN |
|
Sprzężenie wału |
- |
KTR (Niemcy) |
|
Zamek |
Włączać |
Yinsh (Tajwan) |
|
Główne urządzenie zaciskowe wrzecionowe |
Włączać |
Chiny |
|
Tylne urządzenie do zacisku wrzeciona |
Włączać |
Chiny |
|
Urządzenie do tulei obrotowej |
Włączać |
Chiny (typ splajny) |
|
Bez urządzenia do tulei prowadzących |
Włączać |
Chiny |
|
Radialne narzędzie na żywo |
Włączać |
Chiny |
|
Front Blanking Urządzenie wrzeciona tylnego |
Włączać |
Chiny |
|
Częściowy pasek przenośnika |
Włączać |
Pasek importu |
|
Chłodnica oleju wrzeciona |
Włączać |
Optak |
|
System smarowania |
Bez pompy smarowania |
Herg (Japonia) |
|
System chłodzenia |
Bez pompy chłodzenia |
A-ryung |
|
Układ pneumatyczny |
Włączać |
Airtac |
|
Urządzenie oświetlenia LED |
- |
Langrui |
|
LED trzykolorowe światło alarmowe |
- |
Ouden |
|
W pełni zamknięci strażnicy |
Włączać |
Chiny |
|
Stopy i śruby |
Włączać |
Chiny |
|
Randomizowane narzędzia |
Włączać |
Chiny |
|
Nazwa części |
Bliższe dane |
|
System CNC |
SL265 |
|
Fanuc |
|
|
Mitsubishi |
