Wstęp

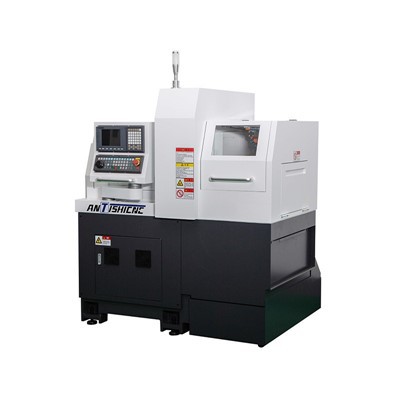

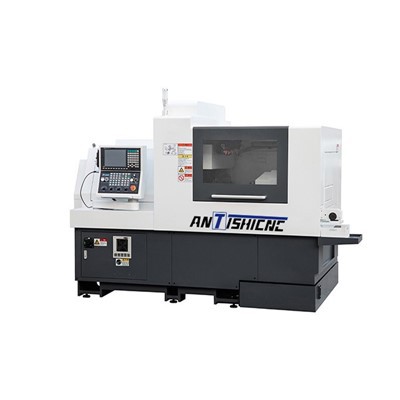

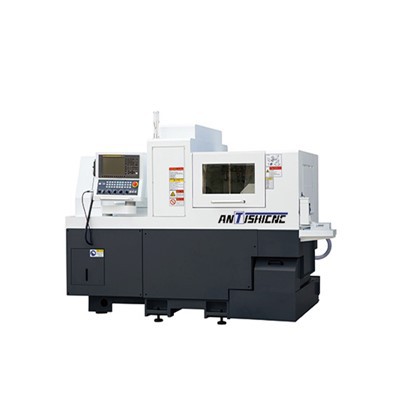

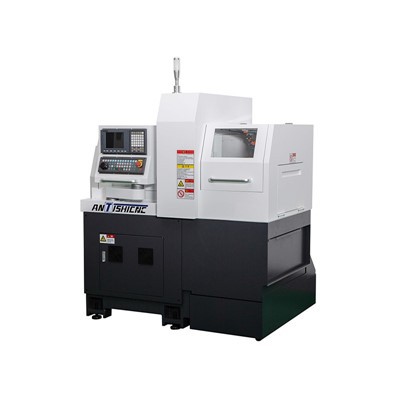

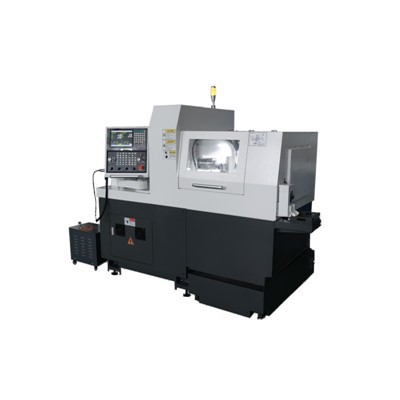

Znakomita eksploatacja Wygoda: Szwajcarska maszyna do tokarki CNC wyposażona w skrzynkę operacyjną i zewnętrzne koło ręczne, które można swobodnie dostosowywać za pomocą maszynowego narzędzia, 10,4-calowego sterownika szybkiego i wysokiej prędkości oraz wbudowanych wielu samozwańczych interfejsów użytkownika, co znacznie poprawia wydajność operacyjną i obsługę.

Pod względem wydajności i konfiguracji ta szwajcarska maszyna do tokarki CNC ma silną moc i elastyczne możliwości przetwarzania: Główne i tylne wrzeciona działają stabilnie, a system elektronów obsługuje przetwarzanie kompozytowe złożone z wielu produktów, które mogą łatwo poradzić sobie z różnymi wymaganiami operacyjnymi, takimi jak wiercenie i stukanie. Szybki ruch na pełnej osi reaguje szybko, a dzięki precyzyjnemu układowi systemu narzędzi może skutecznie ukończyć ciągłe przetwarzanie złożonych części.

Szwajcarska maszyna do tokarki CNC ma kompaktową strukturę, rozsądną wagę i rozmiar, biorąc pod uwagę potężną wydajność i możliwość dostosowania przestrzeni. Jest to idealny wybór do realizacji precyzyjnej produkcji i wydajnej produkcji i jest szeroko stosowany w polach o surowych wymaganiach.

Popularne Tagi: Szwajcarska maszyna do tokarki CNC, chińskie szwajcarskie producenci tokarki, dostawcy, fabryka

Parametr techniczny

Typ maszyny			SL325
Pojemność przetwarzania	Maksymalna maszyna średnica baru (mm)		Φ32
	Średnica otworu wrzeciona (mm)		Φ37
	Maksymalna maszyna długość (mm)	Przewodnik bez krzewów	2.5D (maks. 80)
		Stały krzak przewodnika	310
	Maksymalna średnica zacisku (mm)		Φ32
	Główna maksymalna średnica wiertnicza (mm)		Φ13
	Główna maksymalna średnica stukania		M12
	Maksymalna średnica wiercenia wrzeciona tylnego (mm)		Φ10
	Maksymalna średnica stukania wrzeciona z tyłu		M10
	Radialne narzędzie na żywo maksymalna średnica wiercenia (MM		Φ10
	Radialne narzędzie na żywo Maksymalna średnica stukania		M8
	Back Live Tool Maksymalna średnica wiercenia (MM)		Φ8 (opt.)
	Maksymalna średnica stukania narzędzia na żywo		M6 (Opt.)
Pojemność mechaniczna	Główna prędkość wrzeciona (r/min)		8000 (obrotowy krzak prowadzący 6000)
	Prędkość tylnej wrzeciona (r/min)		8000
	Prędkość promieniowa na żywo (r/min)		6000
	Powrót do narzędzia na żywo (R/min)		6000 (0pt.)
	Szybka prędkość ruchu (m/min)		30 (X2/Y1/Z1/Z2)
			24(X1)
	Główne odbijanie wrzeciona (MM)		Mniej niż 0,002
	Powtórz dokładność pozycji		Mniej niż 0,003
System narzędzi	0.d. narzędzie		6(口16)
	Narzędzie obróbki osiowej		4 (ER20)
	Radialne narzędzie na żywo		1 (er20) +3 (er16)
	Uchwyt narzędzi głębokich otworów		2 (ER16)
	Narzędzie obróbki tylnej		4 (ER16)
	Narzędzie z powrotem na żywo		Optować.
Moc silnikowa	Główne wrzeciono (kW)		6.3
	Tylne wrzeciono (kW)		4.2
	Oś napędu liniowego (KW)		1.1(X1/X2/Y1/Z1/Z2)
			---
	Radial Live Tool (KW)		1.1
	Back Live Tool (KW)		1 (0pt.)
	Pompa chłodzącego (KW)		0.4
Waga maszyny (kg)			3750
Wymiary maszyny (l x W x H) (mm)			2960x1660x1920

Standardowy sprzęt

konfiguracja	Konfiguracja maszyny gołej	Marka
10,4 -calowy system podwójnego kanału	---	Syntec
Zewnętrzne koło ręczne	---	Shansen
Servo pozycja absolutna	---	Syntec
Komponenty elektryczne	---	Schneider
Wrzeciono elektryczne	Włączać	Chiny
Enkoder wrzeciona	Włączać	Syntec
Łożysko wrzeciona	Włączać	NSK (Japonia)
Importuj śrubę kulową i prowadzenie	Włączać	PMI/THK
Sprzężenie wału	---	KTR (Niemcy)
Zamek	Włączać	Yinsh (Tajwan)
Główne urządzenie zaciskowe wrzecionowe	Włączać	Chiny
Główne urządzenie hamulcowe tarczowe wrzeciona	Włączać	Chiny
Tylne urządzenie do zacisku wrzeciona	Włączać	Chiny
Urządzenie do tulei obrotowej	Włączać	Chiny (typ splajny)
Bez urządzenia do tulei prowadzących	Włączać	Chiny
Radialne narzędzie na żywo	Włączać	Chiny
Front Blanking Urządzenie wrzeciona tylnego	Włączać	Chiny
Częściowy pasek przenośnika	Włączać	Pasek importu
Chłodnica oleju wrzeciona	Włączać	Optak
System smarowania	Bez pompy smarowania	Herg (Japonia)
System chłodzenia	Bez pompy chłodzenia	A-ryung
Układ pneumatyczny	Włączać	Airtac
Urządzenie oświetlenia LED	---	Langrui
LED trzykolorowe światło alarmowe	---	Ouden
W pełni zamknięci strażnicy	Włączać	Chiny
Stopy i śruby	Włączać	Chiny
Randomizowane narzędzia	Włączać	Chiny
