Obracanie podpórki złożonej na tokarce uniwersalnej jest kluczową umiejętnością dla mechaników, którzy chcą uzyskać precyzyjne i złożone operacje toczenia. Jako zaufany dostawca tokarek uniwersalnych rozumiemy znaczenie tego procesu i zobowiązujemy się do zapewnienia kompleksowych wskazówek.
Zrozumienie reszty złożonej
Podtrzymka złożona jest istotnym elementem tokarki uniwersalnej. Jest on zamontowany na saniach poprzecznych i można go niezależnie obracać, co pozwala na wykonywanie cięć pod kątem, które nie są możliwe przy użyciu samego sania poprzecznego. Możliwość obracania podtrzymki złożonej umożliwia obróbkę stożków, kątów i innych skomplikowanych geometrii. Ta elastyczność sprawia, że jest to cenne narzędzie do szerokiego zakresu zastosowań, od precyzyjnych prac na małą skalę po produkcję przemysłową na dużą skalę.
Przygotowanie do rotacji
Przed przystąpieniem do obracania podpórki złożonej należy koniecznie upewnić się, że tokarka jest w bezpiecznym i stabilnym stanie. Najpierw wyłącz tokarkę i załącz hamulec, aby zapobiec przypadkowemu ruchowi. Ten krok jest kluczowy dla Twojego bezpieczeństwa i uniknięcia uszkodzenia maszyny. Następnie wyczyść obszar wokół podpórki złożonej, aby usunąć wszelkie wióry, zanieczyszczenia lub płyn chłodzący, które mogą zakłócać jej ruch. Czyste środowisko pracy zapewnia płynną pracę i dokładny obrót.
Sprawdź podpórkę złożoną pod kątem jakichkolwiek oznak zużycia lub uszkodzeń. Sprawdź mechanizmy blokujące, takie jak śruby i zaciski, aby upewnić się, że są w dobrym stanie i mogą bezpiecznie utrzymać resztę na miejscu po obróceniu. Jeśli zauważysz jakiekolwiek problemy, takie jak luźne części lub nadmierne zużycie, zaleca się zajęcie się nimi przed przystąpieniem do rotacji.
Obracanie podpórki złożonej
Aby obrócić podpórkę złożoną, najpierw poluzuj śruby zabezpieczające mocujące ją do prowadnicy poprzecznej. Śruby te są zwykle umieszczone z boku lub na dole złożonej podpórki. Użyj odpowiedniego klucza lub narzędzia, aby stopniowo je poluzować, ale nie usuwaj ich całkowicie. Po poluzowaniu śrub poczujesz, że podpórka złożona staje się bardziej ruchoma.
Gdy śruby blokujące zostaną wystarczająco poluzowane, można rozpocząć obracanie podpórki złożonej. Podpórka złożona ma zwykle skalę stopni zaznaczoną na podstawie. Skala ta umożliwia dokładne ustawienie żądanego kąta. Do obracania reszty możesz użyć ręcznego pokrętła lub dźwigni. Obracaj pokrętłem lub przesuwaj dźwignię powoli i równomiernie, obserwując skalę stopni.
Jeżeli zachodzi potrzeba precyzyjnego ustawienia kąta, można skorzystać z kątomierza lub kątomierza. Umieść miernik kąta na podporze złożonej i ustaw go zgodnie z żądanym kątem na skali. Następnie kontynuuj obracanie reszty, aż wskaźnik wskaże prawidłowy kąt.
Blokowanie podpórki złożonej na miejscu
Po osiągnięciu pożądanego kąta ważne jest bezpieczne zablokowanie podpórki złożonej, aby zapobiec jakiemukolwiek ruchowi podczas procesu obróbki. Stopniowo i równomiernie dokręcaj śruby zabezpieczające. Jeśli to możliwe, użyj klucza dynamometrycznego, aby upewnić się, że śruby są dokręcone zgodnie ze specyfikacją. Pomoże to zachować dokładność ustawienia kąta i zapobiegnie przesuwaniu się podpórki złożonej pod wpływem sił skrawania.
Po dokręceniu śrub zabezpieczających należy dwukrotnie sprawdzić ustawienie kąta za pomocą skali stopni lub kątomierza. Dokonaj wszelkich niezbędnych drobnych regulacji, aby zapewnić dokładność kąta.
Zastosowania obracania podpórki złożonej
Obracanie podpórki złożonej otwiera szeroki zakres możliwości obróbki. Jednym z najczęstszych zastosowań jest toczenie stożkowe. Ustawiając podpórkę złożoną pod określonym kątem, można obrócić stożkową powierzchnię przedmiotu obrabianego. Jest to przydatne w wielu gałęziach przemysłu, takich jak motoryzacja, lotnictwo i inżynieria, gdzie często stosuje się elementy stożkowe.

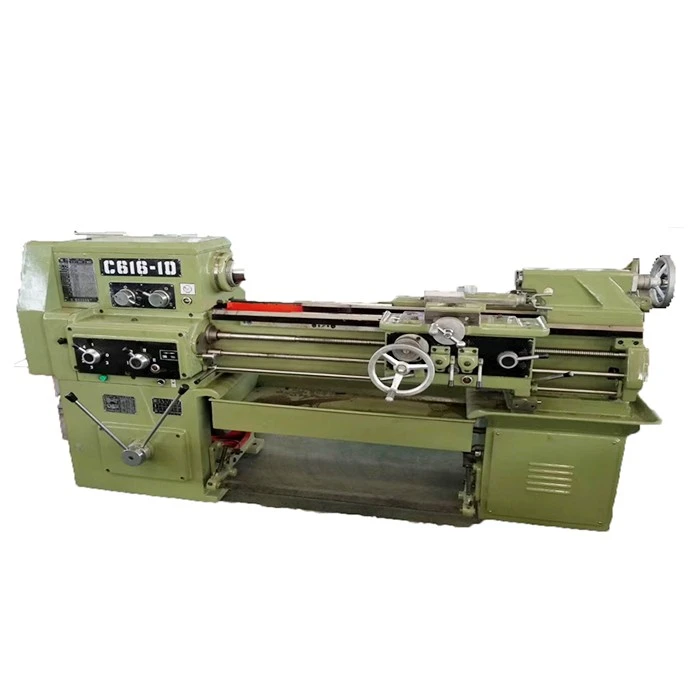

Na przykład, jeśli pracujesz nad plikiemTokarka równoległaobracanie podpórki złożonej może pomóc w tworzeniu precyzyjnych stożków na wałach lub innych częściach cylindrycznych. Możliwość kontrolowania kąta podpórki złożonej pozwala na dokładne i spójne toczenie stożka, co jest niezbędne do prawidłowego funkcjonowania tych elementów.
Kolejnym zastosowaniem jest obróbka kątów. Obracając podpórkę złożoną pod wymaganym kątem, można wycinać skosy, fazowania i inne elementy kątowe na przedmiocie obrabianym. Jest to szczególnie przydatne w obróbce precyzyjnej, gdzie dokładne kąty mają kluczowe znaczenie dla dopasowania i wydajności produktu końcowego.
Wskazówki dotyczące udanej rotacji
- Praktyka czyni mistrza: Dokładne obracanie podpórki złożonej wymaga wprawy. Zacznij od prostych ustawień kąta i stopniowo dochodź do bardziej złożonych kątów. Pomoże Ci to rozwinąć umiejętności i pewność siebie potrzebne do wprowadzenia precyzyjnych korekt.
- Używaj narzędzi wysokiej jakości: Używanie odpowiednich narzędzi, takich jak klucz dynamometryczny i dokładny miernik kąta, może znacząco poprawić dokładność ustawień kąta. Zainwestuj w narzędzia wysokiej jakości, aby zapewnić najlepsze rezultaty.
- Utrzymuj tokarkę w dobrym stanie: Regularnie czyść i smaruj podporę mieszaną i inne ruchome części tokarki. Pomoże to zapobiec zużyciu i zapewni płynną pracę.
Studia przypadków
Rozważmy przykład ze świata rzeczywistego. Firma produkcyjna pracowała nad projektem, który wymagał wyprodukowania serii wałów stożkowych dla nowego produktu. Używali ATokarka 7-stopowa. Ostrożnie obracając podpórkę zespoloną pod odpowiednim kątem, udało im się wyprodukować stożkowe wały z dużą precyzją. Nie tylko poprawiło to jakość produktu końcowego, ale także zwiększyło wydajność produkcji, ponieważ udało się spełnić rygorystyczne tolerancje wymagane w projekcie.
W innym przypadku niewielki warsztat otrzymał zadanie obróbki wykonanych na zamówienie części o skomplikowanych cechach kątowych. Używali ATokarka 8 stópi odkrył, że obracanie podpórki złożonej było kluczem do osiągnięcia wymaganej dokładności. Przestrzegając odpowiednich procedur i korzystając z odpowiednich narzędzi, udało im się pomyślnie ukończyć projekt i spełnić wymagania klienta.
Skontaktuj się z nami w sprawie potrzeb związanych z tokarką
Jeśli szukasz tokarki uniwersalnej lub potrzebujesz dalszych wskazówek dotyczących obsługi i konserwacji tokarki, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów posiada szeroką wiedzę i doświadczenie w dziedzinie tokarek. Możemy zapewnić odpowiedni sprzęt i wsparcie, aby spełnić Twoje specyficzne potrzeby w zakresie obróbki. Niezależnie od tego, czy prowadzisz mały warsztat, czy dużą firmę produkcyjną, mamy dla Ciebie rozwiązania. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję na temat Twoich wymagań i dowiedzieć się, w jaki sposób nasze tokarki uniwersalne mogą zwiększyć Twoje możliwości obróbki.
Referencje
- „Podręcznik maszynowy” – kompleksowe źródło informacji na temat obróbki i produkcji, zawierające szczegółowe informacje na temat operacji i podzespołów tokarek.
- „Podręcznik obsługi tokarki” — zawiera praktyczne wskazówki dotyczące różnych operacji na tokarce, w tym obrotu podpórki złożonej.
- Branżowe - czasopisma i publikacje branżowe, które omawiają najnowsze trendy i techniki obróbki tokarskiej.
