Pięcioosiowa przecinarka plazmowa do rur to urządzenie przemysłowe zaprojektowane specjalnie do-precyzyjnego, wielo-wymiarowego cięcia rur i profili (rury okrągłe, rury kwadratowe, rury prostokątne,-belki dwuteowe itp.). Jej podstawowa technologia wykorzystuje „pięć-system kontroli połączeń osi” w połączeniu z „technologią cięcia plazmowego”, aby uzyskać-trójwymiarową obróbkę rur. Rozwiązuje to problemy tradycyjnych maszyn do cięcia rur, takie jak obsługa skomplikowanych kątów, nieregularne cięcia i dostosowywanie się do zakrzywionych powierzchni. Jest szeroko stosowany w branżach takich jak maszyny inżynieryjne, przemysł stoczniowy, konstrukcje stalowe i inżynieria rurociągów.
Podstawowe scenariusze zastosowań
|
Podstawowe scenariusze zastosowań |
|
|
Przemysł inżynierii rurociągów |
Cięcie kolan i kołnierzy rurociągów wodociągowych i kanalizacyjnych oraz gazociągów, obsługujące ukosowanie pod wieloma-kątami (typ V-/typ- X. |
|
Przemysł Maszyn Budowlanych |
Przewody oleju hydraulicznego i złącza rur ramy do koparek/ładowarek; cięcie rur wysięgników do dźwigów. |
|
Przemysł stoczniowy i inżynieria morska |
Morskie systemy rurociągów i rury wspierające platformy morskie. |
|
Przemysł budowlany konstrukcji stalowych |
Rury wsporcze do warsztatów zajmujących się konstrukcjami stalowymi; cięcie nieregularnych połączeń podpierających-belki dwuteowe, profile stalowe i inne profile. |
|
Przemysł samochodowy |
Cięcie rury wydechowej; wysoka-precyzyjna obróbka dostosowana do lekkich rur ze stopów aluminium. |
|
Meble i dekoracje |
Meble metalowe o nieregularnych kształtach, balustrady schodów i instalacje artystyczne. |
Podstawowe zalety
1. Przełomowe możliwości
Zintegrowane cięcie 3D: Bezpośrednio tnie złożone linie przecięcia i skosy spawalnicze, zastępując wiele maszyn i uzyskując płynne spawanie.
2. Najwyższa jakość
Precyzja i stabilność: wysoka precyzja ±0,05 mm zapewniająca gładkie-cięcia bez zadziorów, co stanowi podstawę dla zautomatyzowanego spawania.
3. Zwiększona wydajność
Zautomatyzowana produkcja: Zintegrowany załadunek i rozładunek, zwiększający wydajność 3-5 razy, spełniający potrzeby szybkiej dostawy zamówień o dużej objętości.
4. Wiodące koszty
Niskie koszty całkowite: koszty zakupu i eksploatacji sprzętu są znacznie niższe niż w przypadku sprzętu laserowego, który umożliwia cięcie-grubych rur i materiałów silnie odblaskowych.
5. Elastyczność
Wielo-funkcjonalny: obsługuje rury z różnych materiałów i o różnych średnicach, z możliwością szybkiej zmiany oprogramowania w celu dostosowania do różnorodnych potrzeb produkcyjnych.
Sprawa aplikacyjna
Niedawno meksykański klient skonsultował się z firmą ANTISHICNC w sprawie zapotrzebowania na maszynę-do cięcia rur zdolną do wydajnej obróbki stali okrągłej, kwadratowej i kątowej, przy maksymalnym rozmiarze materiału 220 × 220 mm, grubości 8 mm i długości 6 metrów.

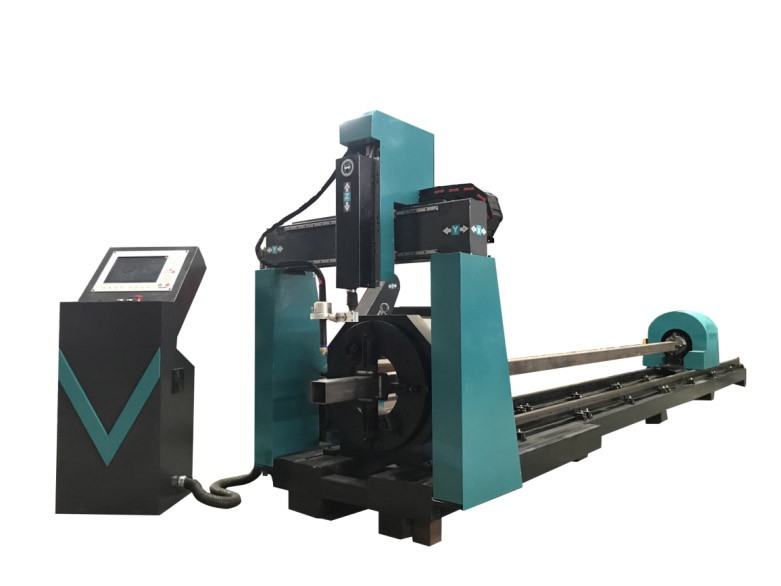

Po dokładnej ocenie i dopasowaniu przez zespół techniczny ANTISHICNC zarekomendowaliśmy pięcioosiową-przecinarkę plazmową do rur PC3206 CNC. Maszyna ta nie tylko w pełni spełnia wszystkie specyfikacje klienta, ale także oferuje dużą kompatybilność, obejmującą różne profile, takie jak okrągłe, kwadratowe, stalowe kątowe i stalowe kanałowe. Dzięki średnicy cięcia 320×320 mm i efektywnej długości obróbki wynoszącej 6 metrów, PC3206 zapewnia dużo miejsca na przyszłe potrzeby klienta.
Co więcej, PC3206 jest wyposażony w 17-calowy, kolorowy ekran LCD o wysokiej rozdzielczości, który może wyświetlać grafikę cięcia i trajektorię operacji w czasie rzeczywistym, co znacznie poprawia łatwość obsługi i wizualizacji. Ostatecznie urządzenie to zyskało pełne uznanie i zaufanie klientów dzięki precyzyjnemu dopasowaniu i doskonałej wydajności.
Specyfikacje techniczne PC3206 są następujące
|
Przedmiot |
PC3206 |
|
|
Rodzaj materiału tnącego |
Rura okrągła/rura kwadratowa/stal kątowa/stal szczelinowa |
|
|
Cięcie plazmowe-grubość ścianki rury |
partia poniżej 20 mm |
|
|
Długość materiału |
6000 mm |
|
|
Sekcja średnicy |
320mm |
|
|
Całkowita długość ciała |
8000mm |
|
|
Cała długość maszyny obejmuje obszar |
12000 mm |
|
|
waga sprzętu |
4000 kg |
|
|
Dokładność cięcia |
0,5 mm |
|
|
Prędkość cięcia |
||
|
Najszybsza prędkość cięcia plazmowego |
3 m/min |
|
|
Dokładność |
||
|
Powtarzalna dokładność pozycjonowania ruchu palnika do cięcia |
±0,03 mm |
|
|
Dokładność pozycjonowania autobusu |
±0,03 mm |
|
|
Dokładność pozycjonowania ukośnego portu |
±0,05 mm |
|
Jeśli chcesz kupić plazmową przecinarkę do rur lub masz jakiekolwiek pytania dotyczące sprzętu, skontaktuj się z firmą Shanghai ANTISHICNC pod adresemcnc@antishicnc.com
