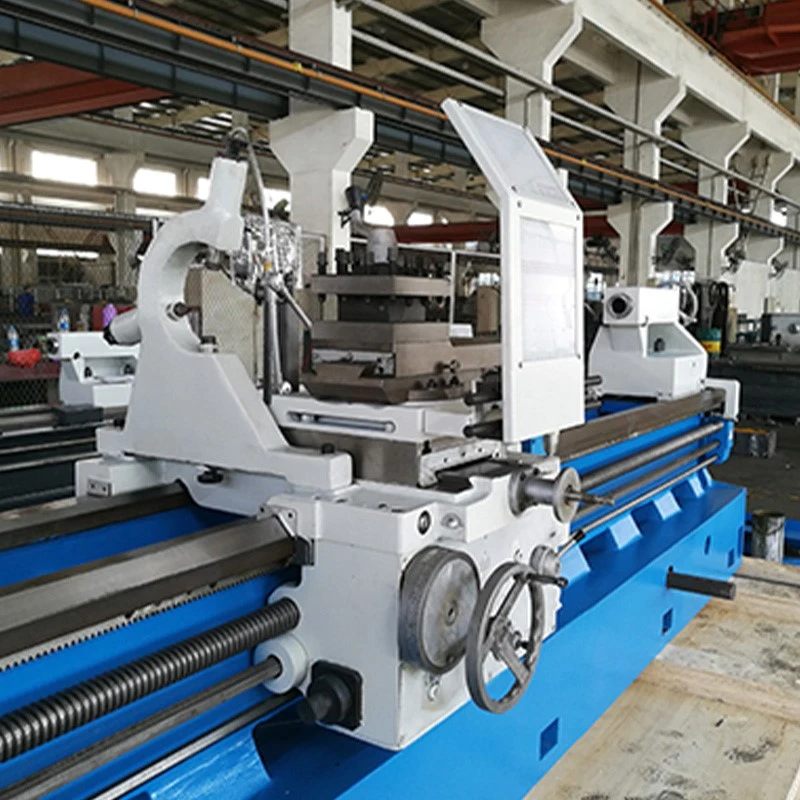

Wprowadzenie sprzętu
Ta seria oferuje wyjątkową wszechstronność i solidną zdolność adaptacji procesu, obsługując szeroką gamę dużych operacji maszyn do tokarki, w tym zewnętrzne cylindryczne, skierowane, rowkowania, nudne i wewnętrzne stożkowe, i jest kompatybilna z zarówno narzędziami ze stali i węglików. Dostępne są średnice wrzeciona 105 mm i 130 mm, a przy nosach wrzeciona D-11 lub C-11 wspierają mocne zaciski i obróbkę długoterminową, rozszerzając wszechstronność maszyny. 18-poziomowy zakres regulacji prędkości wrzeciona obejmuje 14 ~ 750 obr / min, zapewniając płynne przełączanie między niskim ciężkim cięciem a szybkim wykończeniem podczas obróbki.
Seria CW-E zawiera wysoce wydajny system zasilający z 144 typami wątków w skoku metrycznym, modułowym i diametrycznym. Oferuje 72 pionowe i poziome opcje zasilające oraz szybkie szybkości zasilające 4 m/min (pionowe) i 2 m/min (boczne), co znacznie poprawiając wydajność obróbki. Łóżko maszynowe zostało poszerzone do 550 mm i ma zwiększoną powierzchnię huśtania prześwitu (maksymalnie φ1400 mm), zapewniając dużą przestrzeń i stabilne wsparcie dla części o dużej średnicy.
Ogon ma wrzeciono o dużej średnicy (φ100/120 mm) i konstrukcję typu stożkowego Morse'a nr . 6, z uderzeniem 240 mm, zaspokajając potrzeby ciężkiego wsparcia i obróbki głębinowej. W połączeniu z silnym silnikiem napędowym o mocy 11 kW i wysoce sztywnej struktury złoża maszynowego, maszyna utrzymuje doskonałą stabilność i odporność na wibracje nawet podczas ciągłej obróbki o wysokim obciążeniu.
Duża maszyna do tokarki przyjmuje tradycyjny poziom poziomy, a projekt zewnętrzny koncentruje się na bezpieczeństwie operacyjnym i łatwości konserwacji. Wyposażony w całkowicie zamkniętą osłonę ochronną, jest zgodny z międzynarodowymi standardami bezpieczeństwa. Seria CW-E jest idealnym wyborem do ciężkiej obróbki w branżach, takich jak produkcja maszyn na dużą skalę, sprzęt energetyczny i przemysł ciężki. Dzięki niezawodnej wydajności i elastycznych konfiguracjach zapewnia klientom wydajne i długotrwałe rozwiązania do cięcia.
Standardowy sprzęt
|
Nazwa |
Specyfikacje |
Quantyty |
|
Trzy jaw chuck |
￠ 325 mm |
1 |
|
Cztero-szczękowe Chuck |
￠ 400 mm |
1 |
|
Płyta napędowa |
￠ 350 mm |
1 |
|
Środek wrzeciona |
Mohs 6 |
1 |
|
Stały odpoczynek |
Φ100-φ300 mm |
1 |
|
Śledź odpoczynek |
Φ20-φ180 mm |
1 |
|
Żelazna uszczelka |
-- |
1 |
|
Bolt podkładowy |
-- |
1 |
|
Ochrona chucka |
-- |
1 |
|
Ochrona na narzędzie |
-- |
1 |
|
TEL DEL |
-- |
1 |
Opcjonalny sprzęt
|
Nazwa części |
Bliższe dane |
|
Luka |
--- |
|
Twarz Chuck |
800 mm/1000 mm |
|
Duży stały odpoczynek |
200-450 mm |
|
Zmień trzy-śmiał Chuck |
400 mm |
|
Zmień trzy-śmiał Chuck |
500 mm |
|
Zmień czterokrotnie Chucka |
630 mm |
|
Zmień czterokrotnie Chucka |
500 mm |
|
DRO 2-osiowe |
-- |
|
3-osiowy Dro |
-- |
Popularne Tagi: duża maszyna do tokarki, chińskie producenci dużych maszyn do tokarki, dostawcy, fabryka
Parametr techniczny
|
MODEL |
CW61 (2) 63E |
CW61 (2) 80e |
CW61 (2) 100e |
CW61 (2) 120E |
|
Zdolności |
||||
|
Max.Swing nad łóżkiem |
630 mm |
800 mm |
1000 mm |
1200 mm |
|
Max.Swing nad slajdem krzyżowym |
350 mm |
485 mm |
685 mm |
800 mm |
|
Odległość środkowa |
750 250,1750,2750 3750,4750,5750,7750,9750 11750 mm |
|||
|
Max.Swing Over Gap |
830 mm |
1000 mm |
1200 mm |
1400 mm |
|
Ważna długość luki |
230m |
|||
|
Szerokość łóżka |
550 mm |
|||
|
Głowa |
||||
|
Dziura wrzeciona |
105 mm lub 130 mm (opcjonalnie dla CW6180E+) |
|||
|
Nos wrzeciona |
D-11 lub C-11 |
|||
|
Zwężenie wrzeciona |
Φ120 mm stożka 1:20 (φ140, opcjonalnie dla CW 6180+) |
|||
|
Prędkości wrzeciona (liczba) |
14-750 rpm (18 kroków) |
|||
|
Pudełka na sprzęt i kanały |
||||
|
Zakres wątków metrycznych (rodzaje) |
1-240 mm (54 rodzaje) |
|||
|
Calowe gwinty (rodzaje) |
28-1 cali (36 rodzajów) |
|||
|
Zakres wątków Mouble (rodzaje) |
0,5-60 dp (27 rodzajów) |
|||
|
Zakres nici diametralnych (rodzaje) |
30-1 TPI (27 rodzajów) |
|||
|
Zakres podawania długoterminowego (rodzaje) |
0,048-24,3 mm/r (72 rodzaje) |
|||
|
Zakres krzyżowy (rodzaje) |
0,024-12.15 mm/r (72 rodzaje) |
|||
|
Rapid Feed: Long./cross |
4/2m/min |
|||
|
Rozmiar śruby ołowiowej: średnica/skok |
T48mm/12 mm lub T55mm/12 mm (dla 5 m+) |
|||
|
PRZEWÓZ |
||||
|
Podróż zjeżdżalnia |
350 mm |
420 mm |
520 mm |
|
|
Złożone podróże odpoczynkowe |
200 mm |
|||
|
Rozmiar trzonu narzędzia |
32*32 mm |
|||
|
Ogon |
||||
|
Średnica wrzeciona |
100 mm |
120 mm |
||
|
Zwężenie wrzeciona |
Morse #6 |
|||
|
Podróż wrzeciona |
240 mm |
|||
|
SILNIK |
||||
|
Silnik napędu głównego |
11 kW |
|||
|
Silnik pompy chłodzącego |
0,09 kW |
|||
|
Szybki silnik zasilający |
1,1 kW |
|||
