Shanghai Antishicnc Machine Equipment Co., Ltd. jest jednym z najbardziej niezawodnych producentów i dostawców tokarek płaskich w Chinach, specjalizującym się w dostarczaniu wysokiej jakości maszyn w niskiej cenie. Serdecznie zapraszamy do sprzedaży hurtowej trwałej tokarki płaskiej na sprzedaż tutaj z naszej fabryki.

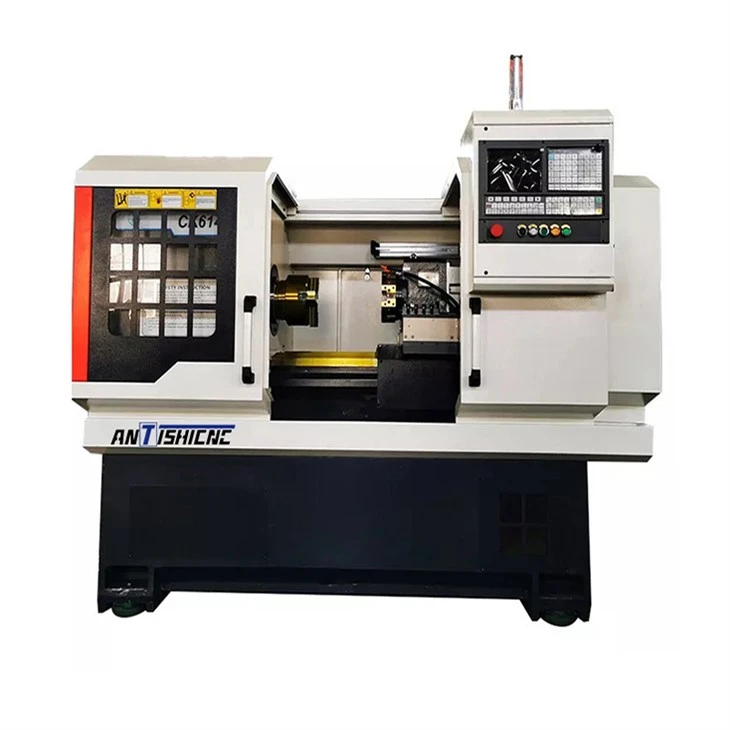

Przegląd produktu
Podstawowe zalety wydajności
-
Łóżko żeliwne o wysokiej-sztywności
Zintegrowane łoże z wysokiej-żeliwa z pełnym zabezpieczeniem przed naprężeniami starzeniowymi, dużą odpornością na-wibracje i-odkształcenia, stabilne-ciężkie cięcie.
-
Hartowane precyzyjne prowadnice
Szyny łóżka poddane-hartowaniu z wysoką częstotliwością i precyzyjnemu szlifowaniu,-odporne na zużycie, płynnie się przesuwające, zachowują pierwotną dokładność przez lata.
-
Zespół wrzeciona o wysokim-momencie obrotowym
Silnik wrzeciona o mocy 5,5 kW/opcjonalnie 7,5 kW, maks. 2000 obr./min, niski poziom wibracji, umożliwia zarówno zgrubne, ciężkie cięcie, jak i dokładne toczenie z lustrzanym wykończeniem.
-
Mikropodawanie 0,001 mm
Przekładnia śrubowa kulowa osi X/Z, minimalna jednostka nastawcza 0,001 mm, stabilna tolerancja wymiarowa dla części seryjnych.
-

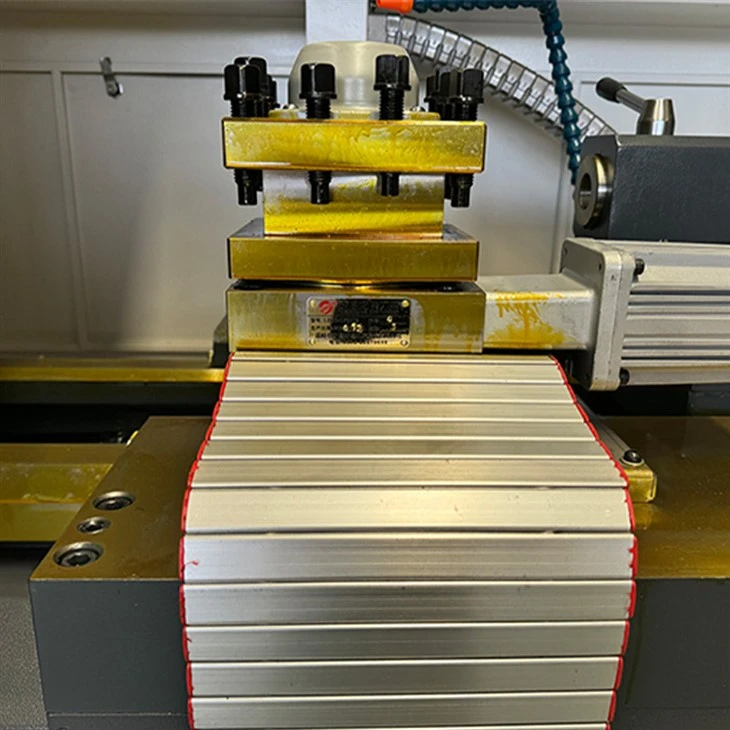

Zintegrowany wieloprocesowy słupek narzędziowy-
Standardowa elektryczna głowica rewolwerowa z 4 stacjami, z możliwością rozbudowy do stacji 6/8, toczenie wykańczające, gwintowanie i wytaczanie w pojedynczym mocowaniu w celu skrócenia przestojów o 40%.
-
Pełna ochrona i niskie koszty utrzymania
Całkowicie zamknięta wodoodporna/odporna na{{0}odpryski osłona + automatyczne wymuszone smarowanie z alarmem o usterce, zmniejszają obciążenie codziennym czyszczeniem i konserwacją o 50%.
Parametr techniczny
|
Nazwa |
Jednostka |
Dane techniczne |
||||
|
CK6140/500 |
CK6140/750 |
CK6140/1000 |
||||
|
Maks. Przesuń się nad łóżkiem |
mm |
Φ400 |
||||
|
Rozpiętość szyn w-kierunku X |
mm |
180 |
||||
|
Rozpiętość szyn w-kierunku Z |
mm |
330 |
400 |
|||
|
Maks. Przesuń się na zjeżdżalnię |
mm |
Φ240 |
Φ180 |
|||
|
Najwyższy dystans |
mm |
500 |
750 |
1000 |
||
|
Maks. średnica obróbki tarczy |
400 |
|||||
|
Maks. długość skrętu |
mm |
420/300 (6/8 pozycji) |
620/500 (6/8 pozycji) |
830/700 (6/8 pozycji) |
||
|
Centrum Wysokie |
Z łóżka |
mm |
230 |
210 |
||
|
Z ziemi |
mm |
1020 |
||||
|
Średnica otworu wrzeciona |
mm |
Φ48/Φ82 |
||||
|
Średnica pręta |
mm |
Φ40/Φ65 |
||||
|
Opcjonalny drążony drążek ściągający uchwytu z otworem przelotowym |
mm |
Φ40/ Φ65 |
||||
|
Typ zakończenia wrzeciona |
A2-6/A2-8 |
|||||
|
cmokanie |
mm |
Zwykły Φ200 (48 otworów)/Φ250 (82 otwory) |
||||
|
Stożek wrzeciona |
NIE |
40 stopni nie-standardowy/metryczny 90, 1:20 (82 dołki) |
||||
|
Opcjonalna rura ściągająca z wydrążonym uchwytem o średnicy wewnętrznej 8 cali |
mm |
Φ40 |
||||
|
Ograniczona prędkość wrzeciona |
obr./min |
2000 (48 otworów)/1600 (82 otwory) |
||||
|
Średnica tulei konika |
mm |
Φ60 |
||||
|
Zwężenie otworu wewnętrznego tulei konika |
NIE |
MT5# |
||||
|
Skok tulei ogona |
mm |
120 |
||||
|
Formularz ogona |
Zwykła korba ręczna (opcjonalnie konik hydrauliczny) |
|||||
|
Liczba uchwytów elektronarzędzi |
szt |
4 (opcjonalnie 6/8 stacji elektrycznej) |
||||
|
Rozmiar kwadratowego noża |
mm |
25×25 (cztery stacje) |
||||
|
Model śrubowy |
Oś X |
mm |
FDC2506-P3 |
FDC2506-P3 |
FDC2506-P3 |
|
|
Oś Z |
mm |
FDC3210-P3 |
FDC3210-P3 |
FDC4008-P3 |
||
|
Prędkość szybkiego przesuwu X/Z |
m/min |
6/8 |
6/8 |
6/8 |
||
|
Podróż X |
mm |
220 |
220 |
220 |
||
|
Podróż Z |
mm |
550 |
750 |
1000 |
||
|
Minimalna jednostka ustawienia |
mm |
0.001 |
0.001 |
0.001 |
||
|
moc silnika głównego |
KW |
5,5 (opcjonalnie 7,5 kW) |
5,5 (opcjonalnie 7,5 kW) |
5,5 (opcjonalnie 7,5 kW) |
||
|
całkowita moc |
KW |
11(13) |
11(13) |
11(13) |
||
|
Masa netto maszyny |
Kg |
1900 |
2200 |
2300 |
||
|
Wymiary (dł. × szer. × wys.) |
mm |
2200×1500×1750 |
2200×1500×1750 |
2500×1600×1700 |
||
Wyposażenie standardowe
|
Nazwa |
Dane techniczne |
Ilość |
|

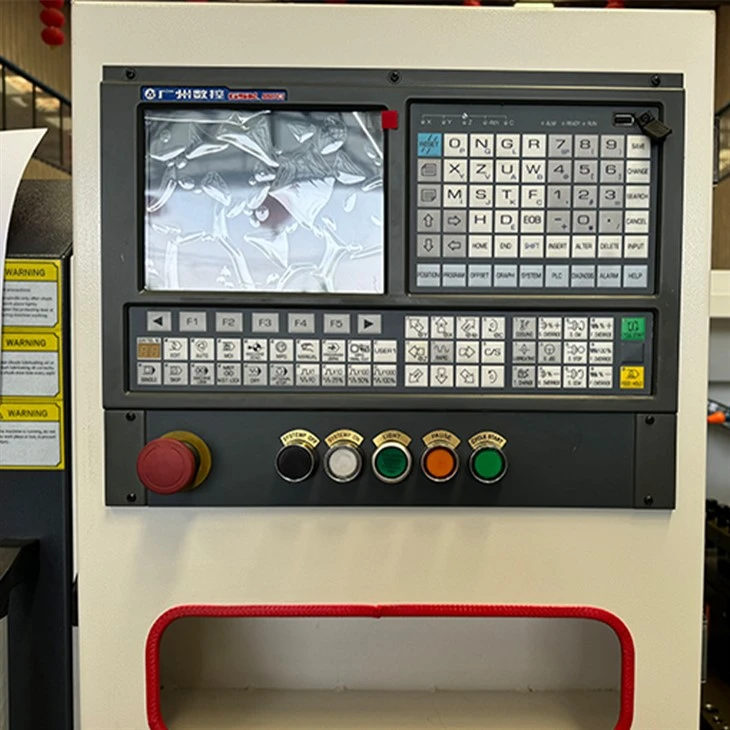

System sterowania |
GSK980TC3 |
1 zestaw |
|
Silnik wrzeciona |
7,5KW |
1 zestaw |
|
Konstrukcja wrzeciona |
Krok-mniej |
1 zestaw |
|
Łożysko wrzeciona |
7024TBT/7022DB |
1 zestaw |
|
Przewodnik |
hartowanie-o wysokiej częstotliwości |
1 zestaw |
|
Śruba kulowa |
2506/3210 (0,55 metra) |
1 zestaw |
|
2506/3210 (0,75 metra) |
1 zestaw |
|
|
2506/4008 (1 metr) |
1 zestaw |
|
|
Łożysko śrubowe |
Specjalne łożysko do śruby kulowej |
1 zestaw |
|
Uchwyt na narzędzia |
Narzędzie elektryczne 4-pozycyjne |
1 zestaw |
|
Automatyczne urządzenie smarujące |
RBCLB-2BZK |
1 zestaw |
|
Ręczny uchwyt trójszczękowy- |
K11200 |
1 zestaw |
|
Pompa chłodząca |
90W |
1 zestaw |
Wyposażenie opcjonalne
|
Nazwa części |
Bliższe dane |
|
systemu CNC |
FANUC |
|
SIEMENS |
|
|
Przenośnik wiórów |
Miejsce boczne |
|
Za miejscem |
|
|
Zbieracz mgły olejowej |
|
|
Separator oleju-wody |
|
|
Podajnik materiału prętowego |
|
|
Urządzenie dmuchające |
|
|
Pistolet na wodę |
|
|
4-biegunowy silnik główny o mocy 7,5 kW |
|
|
Otwór wrzeciona: 65 mm |
|
|
Otwór wrzeciona: 82 mm |
|
Parametr techniczny
Przetwarzanie komponentów samochodowych
Przetwarzaj małe wały samochodowe, sworznie zaworów, tuleje czujników, elementy mocujące podwozia, kołnierze przekładni; spełnia surowe standardy tolerancji motoryzacyjnej, stabilną konsystencję produkcji masowej.
Ogólne okucia i elementy złączne
Produkujemy śruby, nakrętki, szpilki, nity, tuleje gwintowane; obsługuje wysokowydajne-toczenie gwintów, odpowiednie dla małych i średnich fabryk sprzętu, w ciągłej produkcji seryjnej.

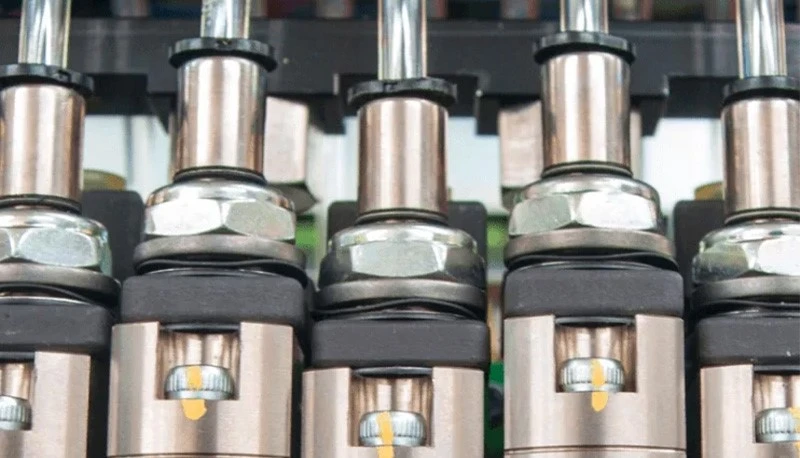

Części hydrauliczne i pneumatyczne
Obróbka korpusów zaworów, wałów tłoków, tulei cylindrów, kołnierzy uszczelniających; ciężkie, sztywne łoże gwarantuje brak odkształceń przy głębokim cięciu stali stopowej.
Części wału i tarczy sprzętu mechanicznego
Obracać wały silników, półfabrykaty przekładni, tuleje łożysk, kołnierze mocujące; wiele opcji rozstawu osi pasuje do przedmiotów obrabianych z krótkim i długim wałem.
Armatura energetyczna i rurociągowa
Kołnierze rurociągów procesowych, tuleje złączy, wały pomp; konstrukcja o dużej średnicy obrotowej spełnia wymagania dotyczące obróbki ciężkich części średniej-wielkości.
Akcesoria do narzędzi gospodarstwa domowego i elektronarzędzi
Wały silników elektrycznych, tuleje narzędziowe, małe tarcze zębate; kompaktowy układ oszczędza przestrzeń warsztatową dla małych warsztatów przetwórczych.
Precyzyjne komponenty instrumentów
Tuleje przyrządów optycznych, obudowy czujników, drążki regulacyjne; Podawanie 0,001 mm zapewnia wąską tolerancję mikroczęści obrotowych.
Usługa dostosowywania OEM i ODM
- Niestandardowy kolor maszyny, logo zewnętrzne i oznakowanie marki
- Wybierz główne systemy sterowania: GSK / FANUC / SIEMENS
- Niestandardowy rozmiar otworu wrzeciona, typ uchwytu i moc wrzeciona
- Dodaj automatyczne urządzenia pomocnicze: podajnik prętów, przenośnik wiórów, oczyszczacz mgły olejowej
- Dostosuj skok i odległość środkową, aby dopasować je do specjalnych rozmiarów przedmiotu obrabianego
- Niestandardowe napięcie całej maszyny, standard drutu dla różnych rynków krajowych
- Elastyczne wsparcie MOQ dla agentów marki i nabywców projektów
Dlaczego warto wybrać nas jako producenta tokarek
Profesjonalna siła fabryczna
20+ lat doświadczenia w badaniach i rozwoju tokarek CNC oraz produkcji, produkty eksportowane do ponad 50 krajów, kompletny system kontroli jakości z pełnym certyfikatem ISO9001, stabilna-możliwość dostaw na dużą skalę.
Doskonała stabilna jakość obróbki
Hartowana,-wytrzymała konstrukcja z płaskim łożem, dokładność powtarzalnego pozycjonowania stabilna w zakresie mikronów, ogólna żywotność maszyny dłuższa o co najmniej 3 lata w porównaniu ze zwykłymi tokarkami.
Kosztowe-Efektywne rozwiązania niestandardowe
Dostosowane schematy dopasowywania linii produkcyjnych mogą obniżyć całkowity koszt przetwarzania części o 15–30%, oferując kompleksowe rozwiązanie-bez konieczności zakupu wielu urządzeń.
Szybka globalna-pomoc posprzedażna
Standardowe modele CK6140 są dostarczane w ciągu 15–30 dni; wersje niestandardowe 30–45 dni. Zapewniamy instalację na miejscu-za granicą, szkolenia operatorów, całodobową zdalną pomoc techniczną online i szybką dostawę części zamiennych na całym świecie.
Często zadawane pytania
P: 1: Do jakich detali nadaje się tokarka CNC z płaskim łożem CK6140?
Odp.: Stosowany jest głównie do toczenia-średniej wielkości wałów, tarcz, kołnierzy i tulei metalowych części, szeroko stosowanych w przemyśle samochodowym, sprzętowym, hydraulicznym i przetwórstwie maszyn.
P: 2: Jaki jest maksymalny obrót CK6140 nad łóżkiem?
Odp.: Maksymalny obrót nad łóżkiem Φ400 mm, trzy opcje odległości od środka: do wyboru 500/750/1000 mm.
P: 3: Czy mogę zaktualizować system CNC do wersji FANUC/SIEMENS?
Odp.: Tak, obsługujemy opcjonalne systemy sterowania FANUC i SIEMENS we wszystkich modelach serii CK6140.
P: 4: Czy akceptujecie niestandardowe zamówienia OEM i ODM?
Odp.: Dostępna jest pełna usługa OEM/ODM, obejmująca wygląd, konfigurację i dostosowywanie akcesoriów do automatyzacji.
P: 5: Jak długi jest cykl dostawy?
Odp.: Standardowe modele magazynowe: 15–30 dni roboczych; maszyny o niestandardowej konfiguracji: 30–45 dni roboczych.
P: 6: Jakie-wsparcie posprzedażowe możecie zaoferować?
Odp.: Zapewniamy instalację i uruchomienie na miejscu-, szkolenie operatorów, zdalne rozwiązywanie problemów przez całą dobę i-długoterminowe dostawy części zamiennych.
